El comprobador FLUKE-1625-2 es un producto de Fluke para uso profesional. Comprobador de puesta a tierra 1625-2 GEO de Fluke. El comprobador de puesta a tierra 1625-2 GEO de Fluke ofrece almacenamiento de datos y capacidades de descarga mediante un puerto USB. Funcionamiento: Selector giratorio central y teclas de función Temperatura de trabajo: -10 °C a 50 °C (14 °F a 122 °F) Temperatura de almacenamiento: -30 °C a 60 °C (-22 °F a 140 °F) Coeficiente de temperatura: ±0.1 % de la lectura/ °C 28 °C
Características y detalles
El comprobador de puesta a tierra 1625-2 GEO de Fluke ofrece almacenamiento de datos y capacidades de descarga mediante un puerto USB. Los accesorios de clase mundial simplificarán y acelerarán el tiempo de prueba.

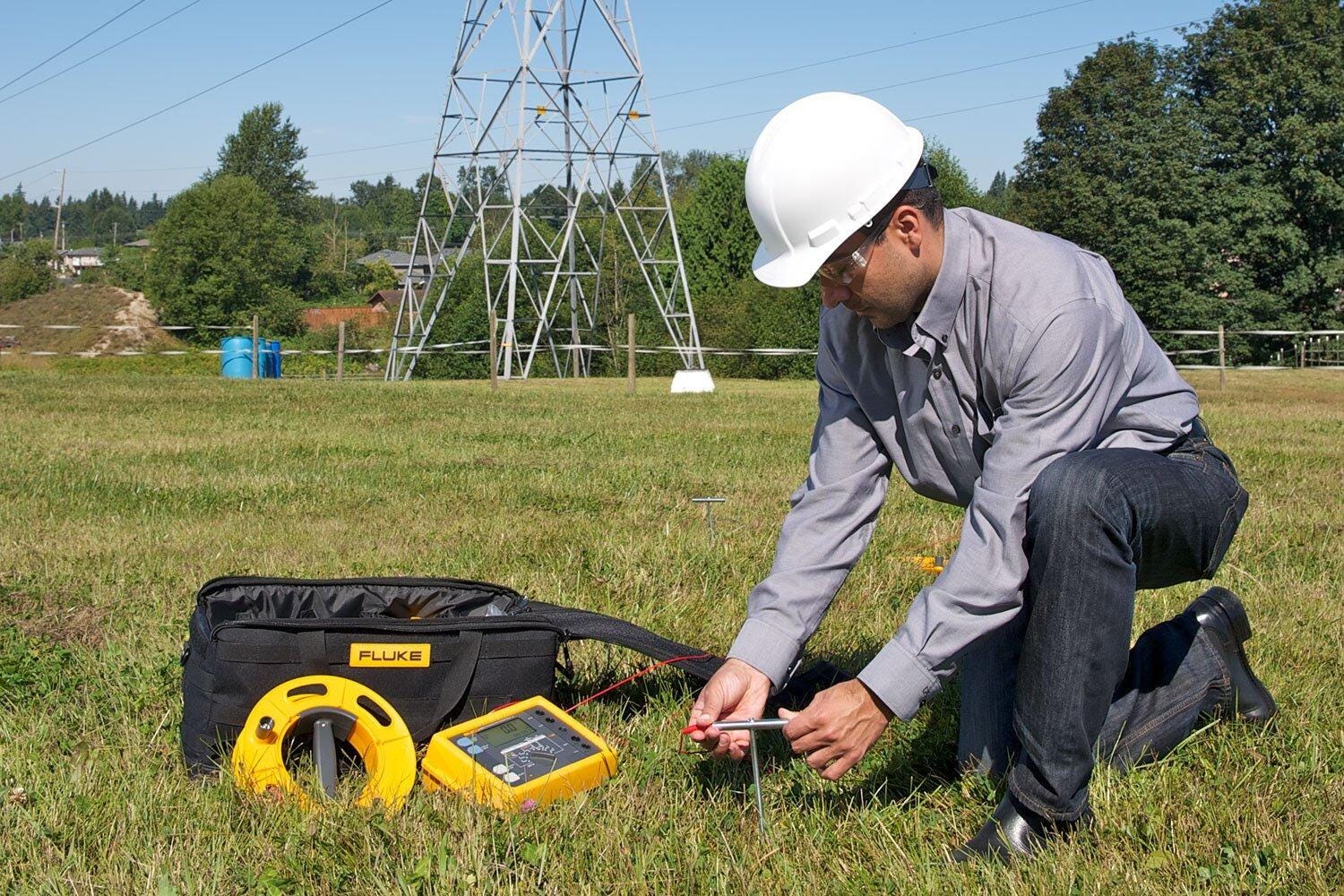

- Prueba de bucle de resistencia de tierra con el método de caída de potencial de 3 y 4 hilos
- Medición de la resistividad de suelos de 4 hilos
- Medición de resistencia de tierra de varilla selectiva con 1 pinza

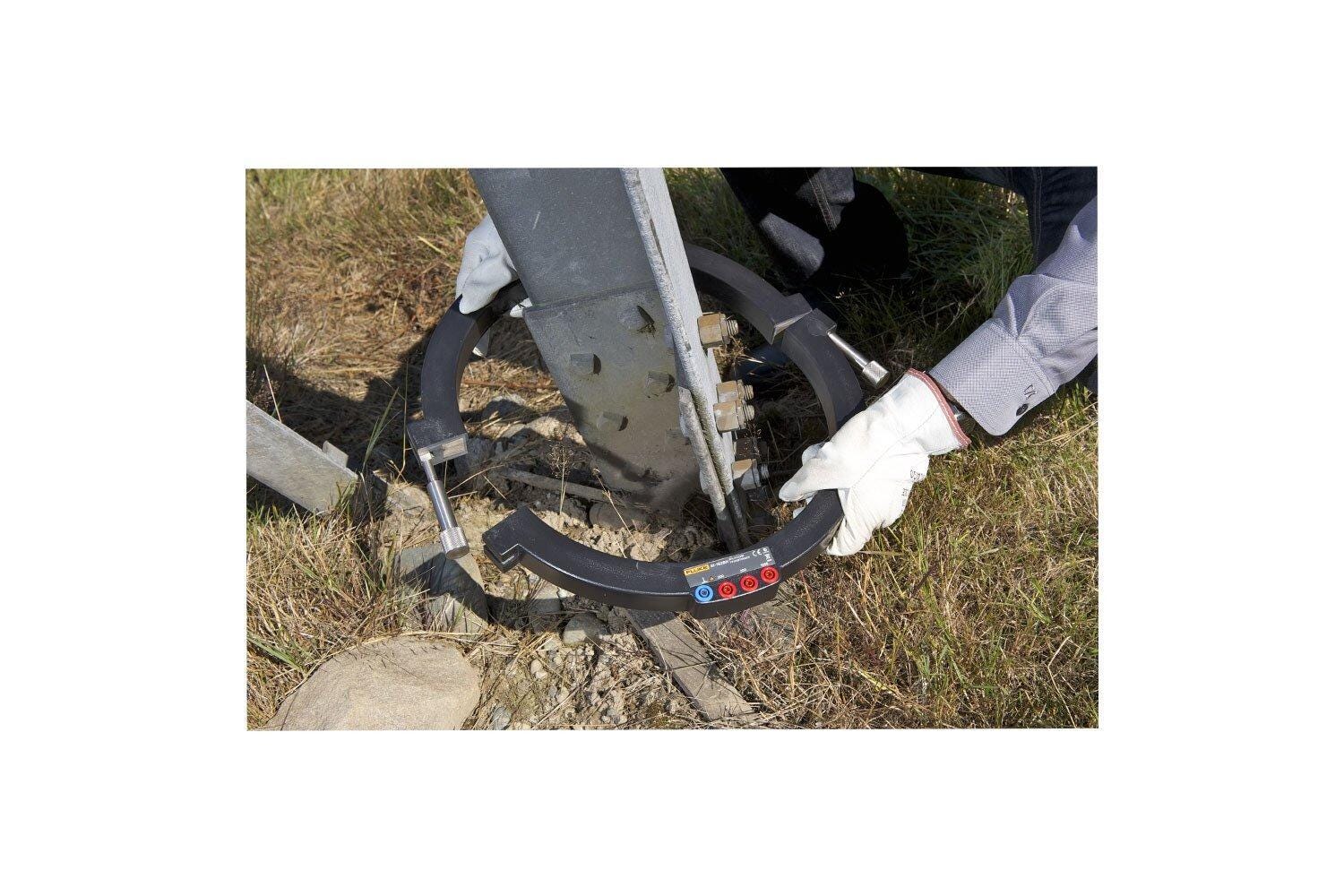

- Medición de resistencia de tierra de varilla sin picas con 2 pinzas
- Con clasificación IP56 para uso en exteriores
- Maletín de transporte rígido
- Transferencia y almacenamiento de datos a través de USB
Además, el comprobador es muy fácil de usar. Para cada medición, el comprobador le indica qué picas o pinzas se necesitan conectar y el interruptor giratorio se puede utilizar incluso con guantes.
Incluye
- Probador de tierra GEO
- Manual de usuario
- Pilas
- Guía de referencia rápida
- Cable USB
Especificaciones
| Especificaciones generales | ||||
|---|---|---|---|---|
| Memoria | Memoria interna con capacidad de almacenamiento de hasta 1.500 registros, a la que se puede acceder a través de un puerto USB | |||
| Función de medición | Frecuencia e interferencia de voltaje, resistencia de tierra de 3 y 4 hilos con o sin transformador de corriente con sujetador, resistencia de 2 hilos con CA y de 2 y 4 hilos con CC | |||
| Pantalla | Pantalla de cristal líquido de 4 dígitos (2999 dígitos) y 7 segmentos con visibilidad mejorada | |||
| Funcionamiento | Selector giratorio central y teclas de función | |||
| Rango de temperatura | ||||
| Temperatura de trabajo | -10 °C a 50 °C (14 °F a 122 °F) | |||
| Temperatura de almacenamiento | -30 °C a 60 °C (-22 °F a 140 °F) | |||
| Coeficiente de temperatura | ±0.1 % de la lectura/ °C 28 °C | |||
| Tipo de protección | Estuche con clasificación IP56 y tapa del compartimento de la batería con clasificación IP40 según la norma EN60529 | |||
| Voltaje máx. | Advertencia: Toma de “pinza” a toma E, ES, S o H | |||
| U rms = 0 V | ||||
| Tomas E, ES, S o H entre sí en cualquier combinación, máx. U rms = 250 V (en relación con el uso indebido) | ||||
| Seguridad | Protección mediante aislamiento doble o reforzado. Max. 50 V a tierra según IEC61010-1. grado de contaminación 2 | |||
| Estándar de calidad | Desarrollado, diseñado y fabricado para cumplir con los requisitos de la norma DIN ISO 9001. | |||
| Influencia del campo externo | Cumple con la norma DIN 43780 (8/76) | |||
| Alimentación auxiliar | 6 baterías alcalinas de 1.5 V (IEC LR6 o tipo AA) | |||
| Vida útil de la batería | Con IEC LR6/tipo AA: 3000 mediciones (R E +R H ≤ 1 kΩ) | |||
| Con IEC LR6/tipo AA: 6000 mediciones (R E + R H < 10 kΩ) | ||||
| Dimensiones (anch. x alt. x prof.) | 250 x 133 x 187 mm (9.75 x 5.25 x 7.35 pulg) | |||
| Peso | ≤ 1.1 kg (2.43 lb) sin accesorios 7.6 kg (16.8 lb) con accesorios y baterías en el estuche | |||
| Material del estuche | Poliéster | |||
| Medición del voltaje de interferencia CC + CA (U ST ) | ||||
| Límites de error de la medición: método | Rectificación de onda completa | |||
| Rango de medición | 1 V a 50 V | |||
| Rango de la pantalla | 0.0 V a 50 V | |||
| Resolución | 0.1 V | |||
| Rango de frecuencia | CC/CA de 45 Hz a 400 Hz, sinusoidal | |||
| Precisión | ±(5 % de la lectura + 5 dígitos) | |||
| Secuencia de medición | Aprox. 4 mediciones/s | |||
| Resistencia interna | Aprox. 1.5 MΩ | |||
| Sobrecarga máxima | U rms = 250 V | |||
| Medición de la frecuencia de interferencia (F) | ||||
| Límites de error de la medición: método | Medición del periodo de oscilación del voltaje de interferencia | |||
| Rango de medición | 6.0 Hz a 400 Hz | |||
| Rango de la pantalla | 16 Hz a 299.9 Hz a 999 Hz | |||
| Resolución | 0.1 Hz a 1 Hz | |||
| Rango | 1 V a 50 V | |||
| Precisión | ±(1 % de la lectura + 2 dígitos) | |||
| Resistencia a tierra (RE) | ||||
| Método de medición | Medición de la corriente y el voltaje con una sonda según la norma IEC61557-5 | |||
| Voltaje del circuito abierto | 20/48 V, CA | |||
| Corriente de cortocircuito | 250 mA de CA | |||
| Frecuencia de medición | 94, 105, 111, 128 Hz seleccionada manual o automáticamente. (AFC) 55 Hz en función R¹ | |||
| Rechazo del ruido | 120 dB (16 2/3, 50, 60, 40 Hz) | |||
| Sobrecarga máxima | U rms = 250 V | |||
| Especificaciones de mediciones eléctricas | ||||
| Error intrínseco o cantidad de influencia | ||||
| Error intrínseco | Condiciones de referencia | A | Sección 5, 6.1 | R |
| Posición | Posición de referencia ± 90 ° | E1 | Sección 1, 4.2 | R |
| Voltaje de alimentación | Con los límites establecidos por el fabricante | E2 | Sección 1, 4.2, 4.3 | R |
| Temperatura | 0 °C y 35 °C | E3 | Sección 1, 4.2 | T |
| Voltaje de interferencias en serie | Consulte las secciones 4.2 y 4.3 | E4 | Sección 5, 4.2, 4.3 | T |
| Resistencia de las sondas y los electrodos de puesta a tierra auxiliares | 0 a 100 x R A pero ≤ 50 kΩ | E5 | Sección 5, 4.3 | T |
| Frecuencia del sistema | 99 % al 101 % de la frecuencia nominal | E7 | Sección 5, 4.3 | T |
| Voltaje del sistema | 85 % a 110 % del voltaje nominal | E8 | Sección 5, 4.3 | T |
| Error de operación | B = ±(|A| + 1,15 √E² 1 E² 2 E² 3 E² 4 E² 5 E² 6 ) | Sección 5, 4.3 | R | |
| B( %) = ± Valor fiduciario x 100 % A =error intrínseco E n = variaciones R = prueba de rutina T = prueba tipo | ||||
| Rango de medición | 0.020 Ω a 300 kΩ | |||
| Rango de la pantalla | 0.001 Ω a 2.999 Ω | |||
| 3.00 Ω a 29.99 Ω | ||||
| 30.0 Ω a 299.9 Ω | ||||
| 0.300 kΩ a 2.999 kΩ | ||||
| 3.00 kΩ a 29.99 kΩ | ||||
| 30.0 kΩ a 299.9 kΩ | ||||
| Resolución | 0.001 Ω | |||
| 0.01 Ω | ||||
| 0.1 Ω | ||||
| 1 Ω | ||||
| 10 Ω | ||||
| 100 Ω | ||||
| Precisión | ±(2 % de la lectura + 2 dígitos) | |||
| Error de operación | ±(5 % de la lectura + 5 dígitos) | |||
| Tiempo de medición | Típica: 8 segundos con una frecuencia fija de 30 seg. máx. con AFC y ciclo completo de todas las frecuencias de medición | |||
| Error adicional debido a resistencia de la sonda y del electrodo de puesta a tierra | R H (R S + 2000 Ω)/R E x 1.25 x 10 -6 % + 5 dígitos | |||
| Error de medición de R H y R S | Tipo 10 % de R E + R S + R H | |||
| Resistencia máxima de la sonda | ≤ 1 MΩ | |||
| Resistencia máx. del electrodo de puesta a tierra auxiliar | ≤ 1 MΩ | |||
| Comprobación automática si el error se encuentra dentro de los límites requeridos por la norma IEC61557-5. Si, después de una medición de sonda, un electrodo de masa auxiliar, y resistencia de la conexión a tierra, se asume un error de medición superior al 30 % debido a las condiciones que influyen en ella, la pantalla muestra un símbolo de advertencia y un aviso de que la SR o la RH son demasiado altas. | ||||
| Cambio automático de la resolución de medición en función de la resistencia del electrodo de puesta a tierra auxiliar R H | ||||
| RH con U meas = 48 V | < 300 Ω | |||
| < 6 Ω | ||||
| < 60 Ω | ||||
| < 600 Ω | ||||
| RH con U meas = 20 V | < 250 Ω | |||
| < 2.5 kΩ | ||||
| < 25 kΩ | ||||
| < 250 kΩ | ||||
| Resolución | 1 mΩ | |||
| 10 mΩ | ||||
| 100 mΩ | ||||
| 1 Ω | ||||
| Medición selectiva de la resistencia de puesta a tierra (R E pinza) | ||||
| Método de medición | Medición de la corriente y el voltaje con sonda que cumple con los requisitos de la norma EN61557-5 y medición de corriente en la derivación individual con transformador de corriente adicional (patente en trámite). | |||
| Voltaje del circuito abierto | 20/48 V CA | |||
| Corriente de cortocircuito | 250 mA de CA | |||
| Frecuencia de medición | 94, 105, 111, 128 Hz seleccionada manual o automáticamente (AFC), 55 Hz (R¹) | |||
| Rechazo del ruido | 120 dB (162/3, 50, 60, 400 Hz) | |||
| Sobrecarga máxima | U rms máx. = 250 V (no se iniciará la medición) | |||
| Rango de medición | 0.020 Ω a 300 kΩ | |||
| Rango de la pantalla | 0.001 Ω a 2.999 Ω | |||
| 3.00 Ω a 29.99 Ω | ||||
| 30.0 Ω a 299.9 Ω | ||||
| 0.300 kΩ a 2.999 kΩ | ||||
| 3.00 kΩ a 29.99 kΩ | ||||
| Resolución | 0.001 Ω | |||
| 0.01 Ω | ||||
| 0.1 Ω | ||||
| 1 Ω | ||||
| 10 Ω | ||||
| Precisión | ±(7 % de la lectura + 2 dígitos) | |||
| Error de operación | ±(10 % de la lectura + 5 dígitos) | |||
| Error adicional debido a resistencia de la sonda. y del electrodo de puesta a tierra auxiliar | R H (R S + 2000 Ω)/R ETOTAL x 1.25 x 10 -6 % + 5 dígitos | |||
| Error de medición de R H y R S | Tipo del 10 % de R ETOTAL + R S + R H | |||
| Tiempo de medición | Tipo 8 seg. con una frecuencia fija de 30 seg. máx. con AFC y ciclo completo de todas las frecuencias de medición. | |||
| Corriente mínima en la derivación individual que se va a medir | 0.5 mA | Con transformador (1000:1) | ||
| 0.1 mA | Con transformador (200:1) | |||
| Corriente de interferencia máx. a través del transformador | 3 A | Con transformador (1000:1) | ||
| 1. Con pinzas amperimétricas o transformadores recomendados. | ||||
| Medición de la resistencia (R~) | ||||
| Método de medición | Medición de corriente y voltaje | |||
| Medición de voltaje | 20 V CA, impulso cuadrado | |||
| Corriente de cortocircuito | > 250 mA CA | |||
| Frecuencia de medición | 94, 105, 111, 128 Hz seleccionada manual o automáticamente (AFC) | |||
| Rango de medición | 0.020 Ω a 300 kΩ | |||
| Rango de la pantalla | 0.001 Ω a 2.999 Ω | |||
| 3.00 Ω a 29.99 Ω | ||||
| 30.0 Ω a 299.9 Ω | ||||
| 300 Ω a 2999 Ω | ||||
| 3.00 kΩ a 29.99 kΩ | ||||
| 30.0 kΩ a 299.9 kΩ | ||||
| Resolución | 0.001 Ω | |||
| 0.01 Ω | ||||
| 0.1 Ω | ||||
| 1 Ω | ||||
| 10 Ω | ||||
| 100 Ω | ||||
| Precisión | ±(2 % de la lectura + 2 dígitos) | |||
| Error de operación | ±(5 % de la lectura + 5 dígitos) | |||
| Tiempo de medición | Típica: 6 segundos | |||
| Voltaje máximo de interferencia | 24 V, con mediciones de voltaje superiores no se iniciará | |||
| Sobrecarga máx. | U rms máx. = 250 V | |||
| Medición de la resistencia (R CC) | ||||
| Método de medición | Se puede medir la corriente y el voltaje según la norma IEC61557-4 | |||
| Medición de voltaje | 20 V CC | |||
| Corriente de cortocircuito | 250 mA CC | |||
| Formación del valor de medición | Con cables de medición de 4 hilos en H, S, ES se puede ampliar sin error adicional. Las resistencias > 1 Ω en el cable E pueden provocar errores adicionales de 5 m Ω/Ω. | |||
| Rango de medición | 0.020 Ω a 300 kΩ | |||
| Rango de la pantalla | 0.001 Ω a 2.999 Ω | |||
| 3.00 Ω a 29.99 Ω | ||||
| 30.0 Ω a 299.9 Ω | ||||
| 300 Ω a 2999 Ω | ||||
| 3.0 kΩ a 29.99 kΩ | ||||
| 30.0 kΩ a 299.9 kΩ | ||||
| Resolución | 0.001 Ω | |||
| 0.01 Ω | ||||
| 0.1 Ω | ||||
| 1 Ω | ||||
| 10 Ω | ||||
| 100 Ω | ||||
| Precisión | ±(2 % de la lectura + 2 dígitos) | |||
| Error de operación | ±(5 % de la lectura + 5 dígitos) | |||
| Secuencia de medición | Aprox. 2 mediciones/s | |||
| Tiempo de medición | Típica: 4 segundos incl. inversión de polaridad (2 o 4 hilos) | |||
| Voltaje máxima de interferencia | ≤ 3 V CA o CC, con voltajes superiores la medición no se iniciará | |||
| Inductividad máxima | 2 Henry | |||
| Sobrecarga máxima | U rms = 250 V | |||
| Compensación de la resistencia del cable de prueba (R K ) | ||||
| La compensación de la resistencia del cable de prueba (R K ) se puede cambiar en las funciones R E de 3 polos, R E de 4 polos (pinza), R CA y R CC de 2 polos | ||||
| Formación del valor de medición | R mostrada = R medida – R compensada ² | |||
| 2. Valor de la entrada del punto de referencia RK = 0.000 Ω, variable de 0.000 a 29.99 Ω mediante un ajuste de la medición. | ||||
| Medición de bucle de tierra sin picas (dos pinzas sin picas) | ||||
| Posición del selector | RA a 4 hilos (dos pinzas sin picas) | |||
| Resolución | 0.001 Ω a 0.1 Ω | |||
| Rango de medición | 0.02 Ω a 199.9 Ω | |||
| Precisión | ±(7 % de la lectura + 3 dígitos) | |||
| Error de operación | ±(10 % de la lectura + 5 dígitos) | |||
| Medición de voltaje | Vm = 48 V CA (primaria) | |||
| Frecuencia de medición | 128 Hz | |||
| Corriente de ruido (IEXT) | IEXT máx. = 10 A (CA) (RA < 20 Ω) | |||
| IEXT = 2 A (CA) (RA > 20 Ω) | ||||
| Fundamento de medición: Medición de resistencia sin picas en bucles cerrados con dos transformadores de corriente. Selección automática de rangos. La información relacionada con las mediciones del bucle de tierra sin picas será válida solo cuando se use en conjunto con las pinzas amperimétricas recomendadas a la distancia mínima especificada. | ||||
